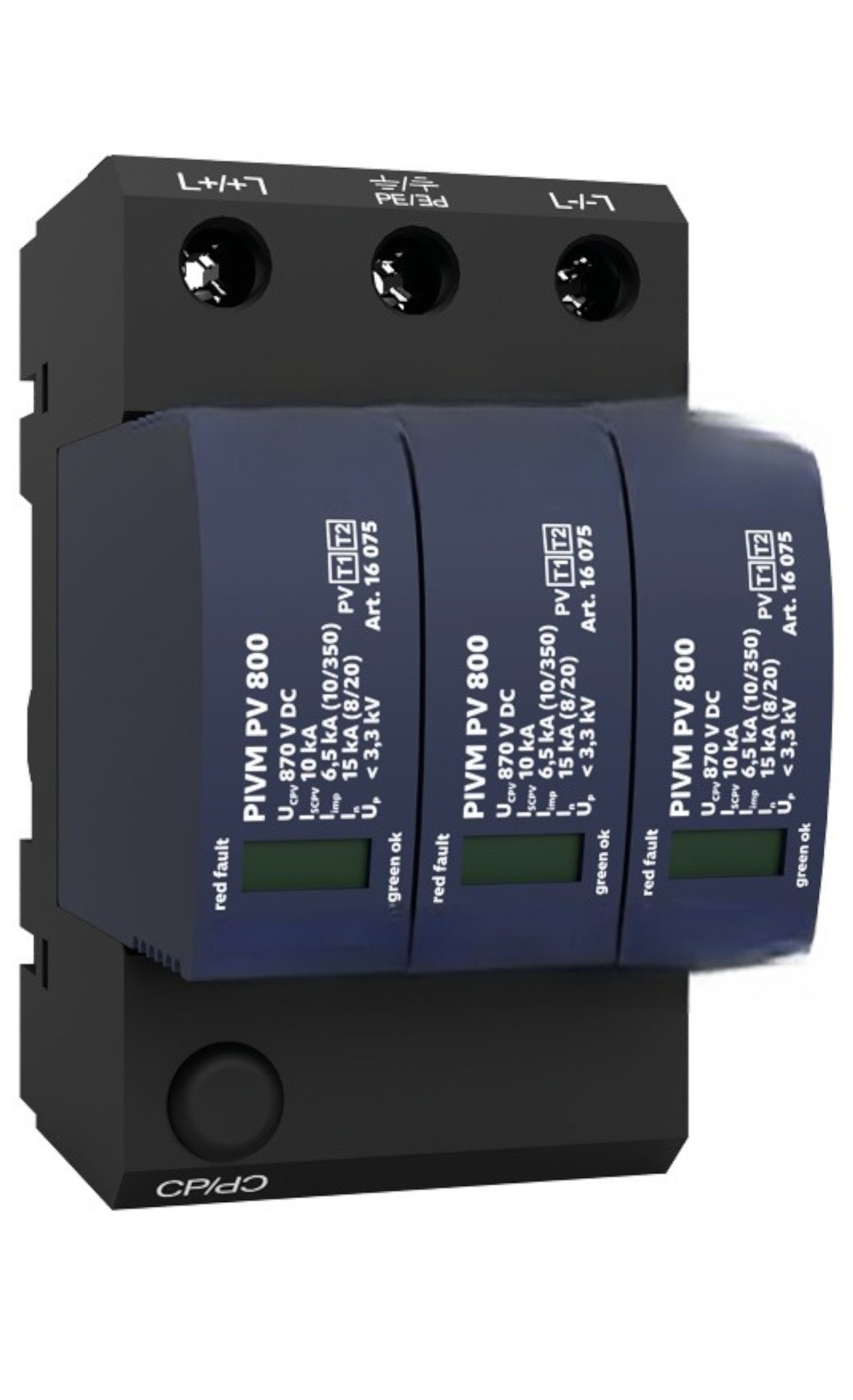

Tipo 1+2 PV SPD | CONNECCIÓN Y | Sin fusible de respaldo | LPL III - IV

Protección capaz de golpes directos para las matrices fotovoltaicas, cuando el espacio y la distancia son limitados.

Estos pararrayos de impulso de relámpagos (tipo 1+2) están diseñados especialmente para el lado de DC de los sistemas fotovoltaicos que usan un sistema de protección de rayos externo (LPS) pero no pueden mantener la distancia de separación requerida "s". Los dispositivos combinan la capacidad de tipo 1 para las corrientes de impulso de rayos con supresión de sobretensiones tipo 2 para proteger a los inversores, cadenas y barras colectivas de CC.

Conexión Y para una operación robusta y tolerante a fallas.

Una conexión de tipo Y hace que los conductores de trabajo sean más resistentes a las fallas de la Tierra, ayudando a estabilizar la red PV DC en las condiciones de conexión a tierra exigentes y entornos de potencial mixtos.

Seguridad integral: no se requiere fusible de respaldo.

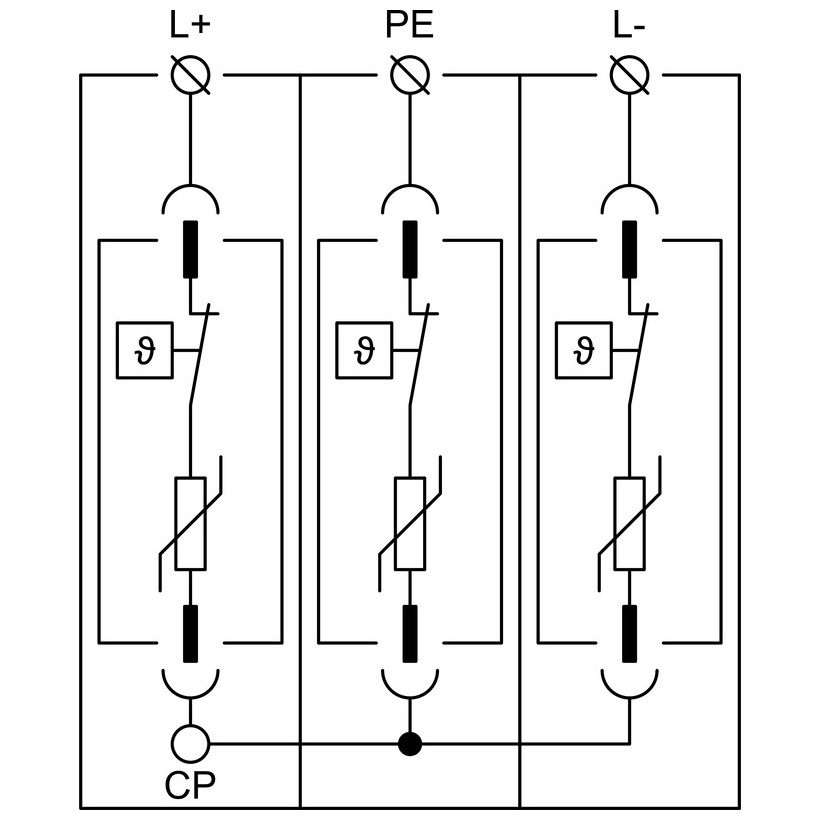

Cada sector de varistores entre L+, L– y PE está equipado con un desconcertador térmico interno. En Varistor Fin de vida (sobrecalentamiento), el desconcertador se dispara para interrumpir la corriente de DC y proporcionar una indicación clara de fallas. La construcción especial del desconcierto permite la instalación sin un fusible de respaldo separado, simplificando la coordinación y el espacio de ahorro.

Protección integral del sistema fotovoltaico.

Al garantizar la unión equipotencial de las barras colectivas positivas y negativas, estos pararrayos reducen las sobrecargaciones transitorias dañinas de las descargas atmosféricas, incluidas las huelgas directas del sistema fotovoltaico, así como el cambio de eventos. Son adecuados para los niveles de protección del rayo LPL III y IV, que cubre la mayoría de los despliegues de la azotea y C&I.

Opciones de servicio y monitoreo.

M Indicación: Diseño del módulo extraíble (complemento) para reemplazo rápido y tiempo de inactividad minimizado.

Indicación de DS: Contacto de monitoreo remoto para la señalización de estado a los relés PLC/SCADA/ALARM.

Aplicaciones típicas

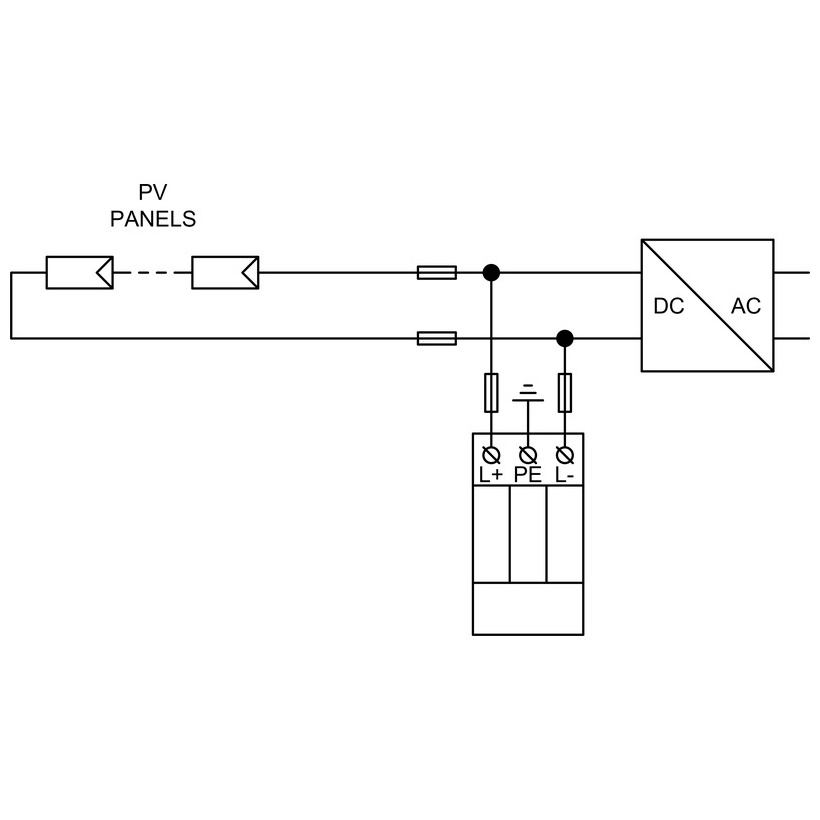

Cajas de combinador fotovoltaico/re-combinador e entradas de CC del inversor donde la distancia de separación "s" no es alcanzable

Plantas de la azotea e comerciales/industriales equipadas con LP externos

Proyectos de modernización que buscan protección coordinada tipo 1+2 sin agregar fusibles de respaldo

Características clave de un vistazo

Tipo 1 + 2 Arrestor de sobretensión fotovoltaica (impulso de rayo + supresión de sobretensiones)

Connección Y: fallas de los conductores de trabajo resistentes a la tierra de los conductores de trabajo

Desconectores térmicos internos en L+, L–, PE; Interrupción de corriente de DC en la falla

No se requiere fusible de respaldo gracias a la construcción especial de descongelación

Para PV DC del lado con LPS externo cuando no se observa la distancia de separación "S"

Adecuado para LPL III - IV

Opciones: M = módulo extraíble, ds = monitoreo remoto
