AC y MCCBS electrónicos: los protectores invisibles del nuevo sistema de energía

Interruptores de circuitos de caja moldeados (MCCBS) son los guardianes no reconocidos de la compleja red eléctrica de hoy, protegiendo nuestros sistemas de energía del golpe fatal de una falla catastrófica. Estos dispositivos avanzados son la primera línea de protección para sobrecargas, cortocircuitos y otras fallas eléctricas que pueden causar fuego devastador, daños a los equipos y tiempo de inactividad costoso. En un mundo que se está volviendo cada vez más impulsado eléctricamente, los MCCB ya no son solo dispositivos de protección; Son nuestros guardianes electrificados del futuro.

La base: protección del circuito de CA

Durante décadas, el clásicoY 400V MCCBha sido el pan y la mantequilla de la protección eléctrica, basada en una tecnología de unidades de viaje magnéticas térmicas que utilizan tiras bimetálicas para proteger contra sobrecargas y bobinas magnéticas contra cortes cortos. Se encuentran en edificios comerciales, plantas, fábricas e incluso en algunas aplicaciones residenciales, como casas con dependencias y entre máquinas en el mismo entorno, protegiendo los circuitos de HVAC y el elevador, iluminación y maquinaria pesada. La configuración de viaje ajustable por el usuario permite que los interruptores se fijen a cargas específicas, como las que producen corrientes de arranque de motor altos.

El impulso para un mayor voltaje: AC 800V y más allá

Pero, el cambio en el mundo de los sistemas eléctricos ha requerido la necesidad de mayores capacidades de voltaje. Las soluciones de CA de AC 800V y AC de alto voltaje tienen una gran demanda, especialmente en energía renovable y aplicaciones industriales a mayor escala. Estos sistemas de alto voltaje proporcionan varios beneficios: primero, se pueden usar corrientes más bajas para una transferencia de potencia dada, lo que conduce a pérdidas de cable más bajas (I²R) y ahorros significativos en los costos de capital debido a cables de tamaño más pequeño y menos cajas de distribución.

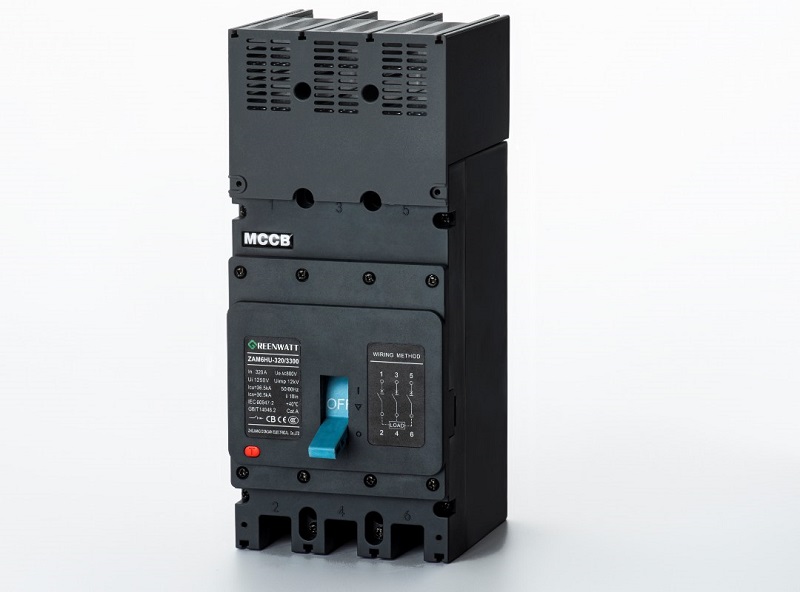

Sin embargo, el desempeño a voltajes más altos tiene desafíos únicos específicos, más significativamente con la supresión de ARC. La tecnología de "arco cero" se está desarrollando en parte en respuesta a la dificultad de la supresión de ARC a tales voltajes altos. Modelo actual AC 800V MCCBS ofrece excelentes especificaciones de rendimiento con capacidad de ruptura de 50 ka enAC 800V, un amplio rango de temperatura de -40 ° C a +70 ° C, y un diseño resistente que reduce el mantenimiento. Estas características los convierten en la opción perfecta para salidas de inversores solares, cajas de combinadores de CA y otras aplicaciones de energía renovable donde es necesaria una potencia confiable.

La revolución de la inteligencia: MCCBS electrónica e inteligente

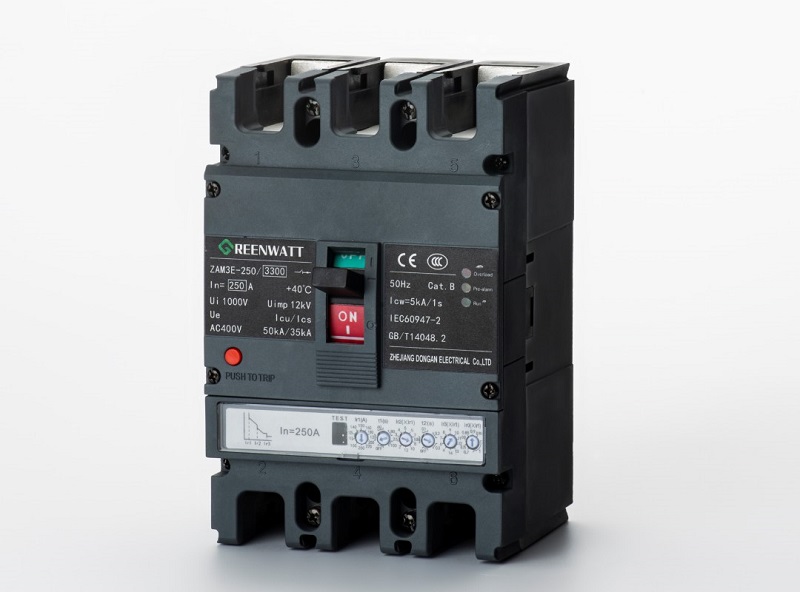

La transición de las unidades de viaje-magnética térmica a electrónica es revolucionaria en la protección del circuito. Los sensores digitales y los microprocesadores reemplazan los componentes analógicos. Este sistema computarizado puede medir varios parámetros eléctricos, como la corriente, el voltaje, el factor de potencia, el consumo de energía y los componentes armónicos en cualquier momento. Este avance combina el mejor rendimiento de la generación anterior con una protección aún más confiable y la capacidad de permitir el ajuste fino y el ajuste de configuración más rápido al tiempo que reduce el disparo molesto y el aumento de la accesibilidad para la coordinación selectiva.

Conectado y proactivo: Smart MCCBS y Gestión de sistemas

Los MCCB inteligentes van más lejos en esta inteligencia y agregan funcionalidad avanzada que convierte la protección reactiva en la gestión del sistema proactivo. Las capacidades de medición precisas permiten el monitoreo en tiempo real de los parámetros eléctricos, y los autodiagnósticos ayudan a prevenir problemas futuros al detectar posibles puntos críticos y problemas del sistema antes de que se conviertan en problemas. Los operadores pueden monitorear de forma remota el estado de la unidad, recibir alertas o incluso realizar funciones de viaje y restablecer desde ubicaciones fuera del sitio.

Las características de integración de los MCCB inteligentes de hoy son impresionantes. Con la implementación de protocolos de comunicación "No Fush" como Modbus, Bluetooth, IEC 61850, etc., pueden integrarse fácilmente en los sistemas de gestión de edificios y energía. Esta conexión convierte a MCCB de dispositivos de protección aislados en nodos de datos inteligentes en una constelación eléctrica más grande, lo que les permite realizar análisis o la conexión de energía renovable, compartir carga y pruebas óptimas.

Derive lecciones de los sistemas DC: protección de alto voltaje para redes LV

Hay una excelente oferta para que el mundo más grande de MCCBS aprenda de los problemas específicos que plantea la protección del circuito de DC. A diferencia del caso de AC, donde hay cruces cero actuales de manera natural, en los sistemas DC, es mucho más difícil interrumpir los arcos. Esta diferencia fundamental en la filosofía de diseño ha llevado a una serie de soluciones de diseño innovadoras, como aquellas que usan bobinas de reventación magnética para alargar y enfriar arcos, cámaras de arco elaboradas con caminos ocultos para atrapar y arcos separados, y materiales de contacto adaptados resistentes a condiciones de resolución prolongadas.

Los principios de cero de cero de corriente forzada de los interruptores de CC se aplican en sistemas de protección de CC más sofisticados, como las soluciones híbridas y de estado sólido, que se utilizan para desencadenar un cruce cero artificialmente. Tales avances son vitales en los sistemas de energía renovable donde 1000V y 1500V se están convirtiendo cada vez más en la norma en la energía solar fotovoltaica y Bess. El movimiento a voltajes de CC más altos refleja la tendencia en AC, que proporciona pérdidas de cable más bajas y una inversión de capital más baja, pero con problemas de extinción de arco crecientes.

Excelencia en mantenimiento: sostenibilidad y operabilidad

Un mantenimiento adecuado del MCCB incluye el conocimiento de las fallas comunes y los métodos de solución de problemas adecuados. Las causas más comunes de las fallas de MCCB son: condiciones de sobrecorriente, dimensiones o configuraciones incorrectos, deterioro mecánico, influencias externas como polvo y humedad, malas prácticas de instalación y daño de arco. La resolución sistemática de problemas incluye la inspección visual de daño, decoloración o exposición a la humedad, luego continúa con la detección de causas de viaje y determinando si la funcionalidad del interruptor del circuito se puede restaurar utilizando pruebas manuales y medidas de medidas, multímetros, cámaras de imágenes térmicas u otros equipos, como el kit de prueba de interruptores Omicron.

El mantenimiento preventivo regular es clave para el rendimiento y la longevidad. El equipo debe verificarse regularmente a intervalos proporcionales a las condiciones y la edad del barco. ¡Los cepillos suaves y el aire comprimido son su mejor apuesta para la limpieza, el agua y los solventes químicos que desea evitar! El ciclismo anual entre apagado, encendido, viaje, restablecimiento y mantenimiento de la funcionalidad mecánica, y el retractor programado de las conexiones utilizando herramientas de torque de referencia evita que las conexiones sean la falla de calefacción y sufrimiento.

Es reactivo hacia proactivo y predictivo, dado el alto precio del tiempo de inactividad y la creciente complejidad de los sistemas. Esta transformación prolonga la vida útil del equipo, reduce los costos operativos y cumple con los requisitos de seguridad al tiempo que mejora el rendimiento.

El horizonte por delante: tendencias y desarrollos en el mercado

ElMCCBLa industria está creciendo fuertemente, con CAGRS de 7.5% a 9.5% pronosticado hasta 2034. Esto será posible por la proliferación de energía renovable, creciente construcción de centros de datos, desarrollo de infraestructura de vehículos eléctricos, industrialización en las naciones en desarrollo y el énfasis en la seguridad y la eficiencia. Se están desarrollando nuevas oportunidades en la red inteligente e IoT para productos de protección de circuitos inteligentes.

El desarrollo técnico ha extendido el MCBF a un nivel que los diseños tradicionales de MCCB difícilmente pueden seguir. La intensificación está impulsada principalmente por el deseo de reducir los requisitos de espacio, con la atención dirigida hacia la miniaturización y las calificaciones de corriente cada vez más altas para las aplicaciones de CA y DC para satisfacer el aumento del requisito de energía. Las mejoras mejoradas de protección contra flash ARC también proporcionan una mayor seguridad de los trabajadores, incluidas capacidades innovadoras más avanzadas que utilizan inteligencia artificial y aprendizaje automático para un mantenimiento predictivo adecuado.

Los interruptores de circuitos electrónicos o de estado sólido (SSCB) y los interruptores de circuitos híbridos (HCB) son la próxima generación de protección del circuito. Estos productos proporcionan tiempos de respuesta de velocidad ultra alta y operación sin ARC, revolucionando la protección eléctrica en aplicaciones de alta fiabilidad.

Guardianes de Electric Future

Lo que comenzó como dispositivos de protección básicos, los MCCB se han desarrollado para convertirse en guardianes complejos de nuestro bienestar eléctrico. Su progreso de fundamentalAC 400VLa protección a los sistemas AC 800V de alto voltaje y los dispositivos electrónicos inteligentes muestra el impulso continuo de la industria por seguridad, eficiencia y confiabilidad. Y a medida que ingresamos a un futuro cada vez más electrificado de energía renovable y vehículos eléctricos, MCCBS seguirá siendo una parte clave de ayudar a proporcionar sistemas de distribución de energía seguros, eficientes y confiables en todo el mundo.
