Introducción: El papel clave de DC MCCBS

Con el mundo avanzando rápidamente hacia las políticas de implementación de energía limpia, los sistemas de energía de CC se han convertido en los pilares de las estructuras eléctricas contemporáneas. Desde matrices solares masivas y parques eólicos hasta sistemas de carga de vehículos eléctricos y centros de datos que nunca pueden fallar,Sistemas de DCestán iluminando el camino por delante. Estos sistemas están respaldados por los interruptores de circuitos de casos moldeados de CC (MCCBS), que son la base de la seguridad y la estabilidad para las redes de distribución de CC de alto voltaje.

Una restricción diferente pero más fuerte enfrenta el DC MCCBS: en los circuitos de CC, nunca existe un cruce cero de corriente natural, como en el caso de los AC. Esta diferencia fundamental hace que la extinción de arco de CC sea mucho más compleja, por lo que son necesarios principios de diseño dedicados y materiales novedosos para garantizar una operación de aparejo seguro y confiable durante una falla.

Conductores de evolución y crecimiento del mercado

En varios segmentos de usuario final, la demanda de DC MCCBS está aumentando históricamente. La expansión de la energía renovable, especialmente los sistemas solares fotovoltaicos (fotovoltaicos) que se ejecutan a 1500 V, es el factor conductor más significativo. La tendencia a niveles de CC de mayor voltaje a escala global tiene ventajas claras debido a los costos más bajos de cable, mayores eficiencias y una arquitectura del sistema más simple.

La infraestructura de carga de vehículos eléctricos es otro segmento fuerte para el crecimiento, ya que las estaciones de carga rápida necesitan un sistema de protección robusto para administrar DC altos de manera segura. Los centros de datos y las instalaciones de telecomunicaciones requieren una alta protección de energía, y estamos viendo un crecimiento creciente en la automatización industrial y el Bess (sistema de almacenamiento de energía de la batería), especialmente en A-PAC (Asia-Pacífico).

Las tendencias tecnológicas emergentes están remodelando el panorama del mercado.Aumento de sistemas de voltaje(principalmente 1500VDC) se utilizan cada vez más en sectores donde se instalan grandes sistemas. Características inteligentes como la conectividad IoT, algoritmos basados en AI/ML, monitoreo remoto, etc., convierten los interruptores de circuitos antiguos en dispositivos de protección inteligente. Además, las iniciativas de miniaturización permiten requisitos de menor tamaño sin disminución del rendimiento.

La investigación de mercado indica que la demanda de interruptores de circuitos específicos de DC está creciendo con una impresionante CAGR del 9.5%, en comparación con el mercado TCAG total de MCCB del 5,4%, lo que indica cuán rápido las industrias están adoptando tecnologías DC.

Especificaciones y estándares técnicos

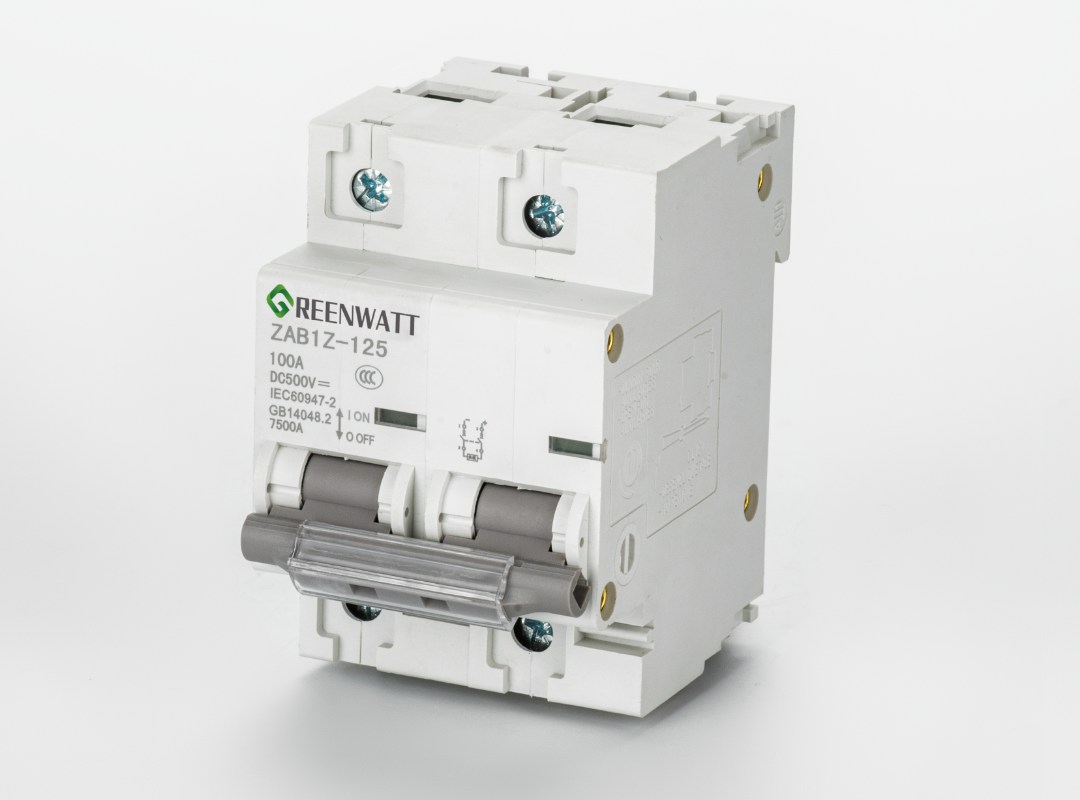

Los requisitos técnicos con los que el modernoDC MCCBSDebe conformarse con respecto a su comportamiento operativo es estricto. La corriente nominal es generalmente de 16A a 2500A y es adecuada para varios usos. Los voltajes operativos varían de DC500V a DC1600V, y la capacidad de ruptura de 20ka a 40ka para satisfacer las necesidades específicas del sistema.

Disponible en versiones de 2 polos, 3 polos y 4 polos para acomodar todos los requisitos de instalación. La tecnología de la unidad de viaje incluye versiones estándar de magnética térmica y nueva que proporcionan una protección precisa y permiten agregar características avanzadas y monitoreo.

Los estándares internacionales necesarios regulan el diseño y el rendimiento de DC MCCB. Actualizado en 2024, IEC 60947-2 cubre todos los interruptores de bajo voltaje y control de control: 1200 UL 489B para aplicaciones fotovoltaicas. Para ser adecuado para sistemas fotovoltaicos, debe aparecer en 489b. Estas especificaciones definen características importantes de componentes, como resistencia al aislamiento y voltaje de impulso.

Aplicaciones del mundo real

El mayor uso de DC MCCBS es en sistemas solares fotovoltaicos. Estos se utilizan para proteger los paneles solares, los inversores, el banco de baterías y los otros dispositivos del sistema fuera de la red que podría tener. La adopción de sistemas de 1500V ha traído una rentabilidad sustancial y más eficiencia, y DC MCCBS ahora es imprescindible para las instalaciones solares de día actual.

DC MCCBS se emplean en estructuras de carga EV para estaciones de carga rápida para asegurar el equipo y los usuarios de las fallas eléctricas. Las unidades se utilizan en centros de datos e instalaciones de telecomunicaciones para proteger contra la interrupción de la energía a equipos sensibles y críticos, una condición en la que, si no protegido, puede significar pérdidas significativas, incluido el tiempo de inactividad costoso.

DC Circuiters de casos moldeados (MCCBS) y Besss. En los sistemas de automatización industrial e instalaciones de Bess, los DC-MCCB se utilizan como dispositivos de protección de maquinaria y batería para cumplir con los requisitos operativos de seguridad y vida útil en aplicaciones duras.

Desafíos principales: extinción de arco, seguridad y confiabilidad

En los sistemas DC, la física de extinción ARC es tecnológicamente más desafiante que la AC debido a las diferencias en el comportamiento. Es probable que los arcos de CC continúen sin tales ceros naturales, que requieren técnicas de interrupción compleja. En el caso de la modernaDC MCCBS, dispositivos de explosión magnética, toboganes de arco dedicados y mecanismos de disparo rápido se utilizan para lograr el apagado de arco de manera confiable.

Los modos de falla básicos, como la calificación incorrecta y el estrés ambiental, debido al tamaño de los componentes, el desgaste, la mala instalación de los clientes, lo que resultó en cortocircuitos y la degradación de los materiales por el envejecimiento. Las preocupaciones de persistencia de DC son problemas de seguridad que exigen el diseño y el mantenimiento apropiados para garantizar la confiabilidad del sistema.

Las mejores prácticas para instalar, mantener y solucionar problemas

La instalación debe realizarse con el tamaño, el par y el análisis ambiental adecuados. El tamaño adecuado también proporciona una protección mejorada sin una molestia y evita que el interruptor se aprieta demasiado, lo que resulta en una resistencia al calor mínima y no hay protección.

Los horarios de inspección deben realizarse visualmente, mecánicamente y eléctricamente. Las pruebas clave son pruebas para la resistencia al aislamiento, la medición de la resistencia de contacto y las pruebas para las funciones de viaje. La limpieza y la lubricación regular pueden mantener los productos en su mejor momento durante más tiempo.

Los problemas típicos que encontrará el usuario en el campo son que el dispositivo puede tropezar con demasiada frecuencia (indicando un operador de tamaño menor o problemas del sistema), pueden dejar de tropezar cuando sea necesario (sugerir algún problema mecánico o desgaste de los contactos), puede ponerse demasiado caliente o hacer ruido (indicativo de conexiones que se sueltan) o pueden estar inapropiados para su entorno (indicativo de necesidad de una mejor protección ambiental).

Innovaciones y perspectivas futuras

Las tecnologías de interruptores de próxima generación están transformando la protección de CC. Los SSCB pueden operar ultra rápido sin arco y emisión de arco a través de la electrónica de potencia, mientras que los HCB pueden combinar lo mejor de las tecnologías mecánicas y de estado sólido. Las técnicas mejoradas de supresión de arco con dispositivos de detección de fallas de arco (AFDD) o diseños de cámara de arco de múltiples capas aumentan aún más la seguridad y la confiabilidad.

La implementación de la red inteligente es un salto significativo en la vigilancia del sistema de distribución en tiempo real, la predicción del perfil de riesgo e identificación de fallas inteligentes. Los algoritmos de IA y el aprendizaje automático procesan datos operativos para identificar fallas antes de que ocurran, y la integración con los sistemas de gestión de edificios (BMS) y los sistemas de gestión de energía (EMS) permite una vista completa del sistema.

Se estima que el 95% de todas las nuevas instalaciones serán sistemas de 1500 V en la próxima década debido a las ventajas económicas y una mejor madurez tecnológica.

Conclusión: habilitando el futuro con DC

DC MCCBSson facilitadores de seguridad esenciales en nuestro mundo cada vez más eléctrico. Dados los objetivos de sostenibilidad del mundo, su enfoque en los sistemas de energía renovable, los cargadores EV y la infraestructura crítica es ideal. La evolución es impulsada por su tecnología VSI subyacente.

Incluso hoy, el DC MCCB es el héroe no reconocido que mantiene la infraestructura eléctrica que alimenta cada parte de nuestra forma de vida moderna segura, segura y eficiente en todas las tareas, desde las más simples hasta las más exigentes.
