¿Son los interruptores de circuitos de caja moldeados generalmente adecuados para CA o DC?

Los interruptores de circuitos moldeados, también conocidos como interruptores de circuitos tipo dispositivo, tienen todos los componentes sellados en una carcasa de plástico. Los contactos auxiliares, las liberaciones de subtensión y las versiones de derivación son a menudo modulares. Los interruptores de circuitos moldeados interrumpen automáticamente la corriente cuando la corriente excede la configuración del viaje.Zhejiang Dong'an Electric Co., Ltd. ofertaDC MCCBSyY MCCBSde diferentes especificaciones. Echemos un vistazo a ellos.

Propósito de diseño y aplicaciones convencionales de interruptores de circuitos de casos moldeados

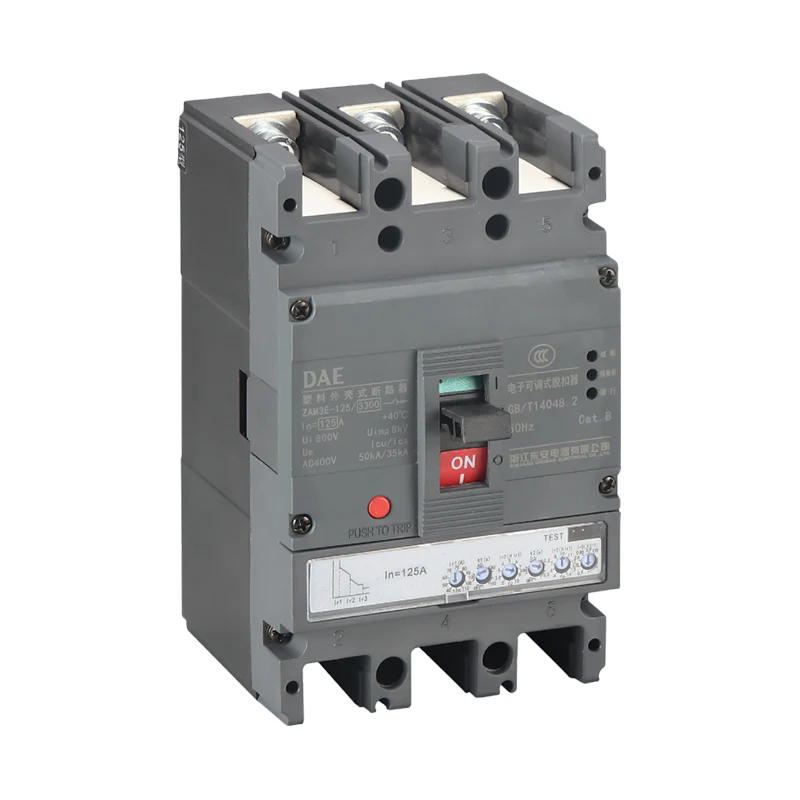

Un interruptor de caja moldeado (MCCB) es un dispositivo eléctrico utilizado para la sobrecarga y la protección contra cortocircuitos. Su diseño central se basa en las características de la corriente alterna (AC), lo que resulta en unY MCCB. Las razones son las siguientes:

1. Mecanismo de extinción de arco Adaptabilidad: la corriente de CA tiene cruces periódicos cero, lo que hace que los arcos sean propensos a la extinción natural. La estructura de la cámara de extinción de arco de un interruptor de circuito de estuches moldeado está optimizado para esta característica.

2. Demanda del mercado convencional: más del 90% de los sistemas de energía globales están impulsados ​​por AC (que se refieren al estándar IEC 60898), por lo que los fabricantes priorizan el desarrollo de modelos específicos de AC. 3. Costo y estandarización: los interruptores de circuito de CA se fabrican a gran escala, son menos costosos y cumplen con los estándares eléctricos generales (como UL 489 y GB 14048.2).

Características especiales de aplicaciones DC y soluciones de mejora

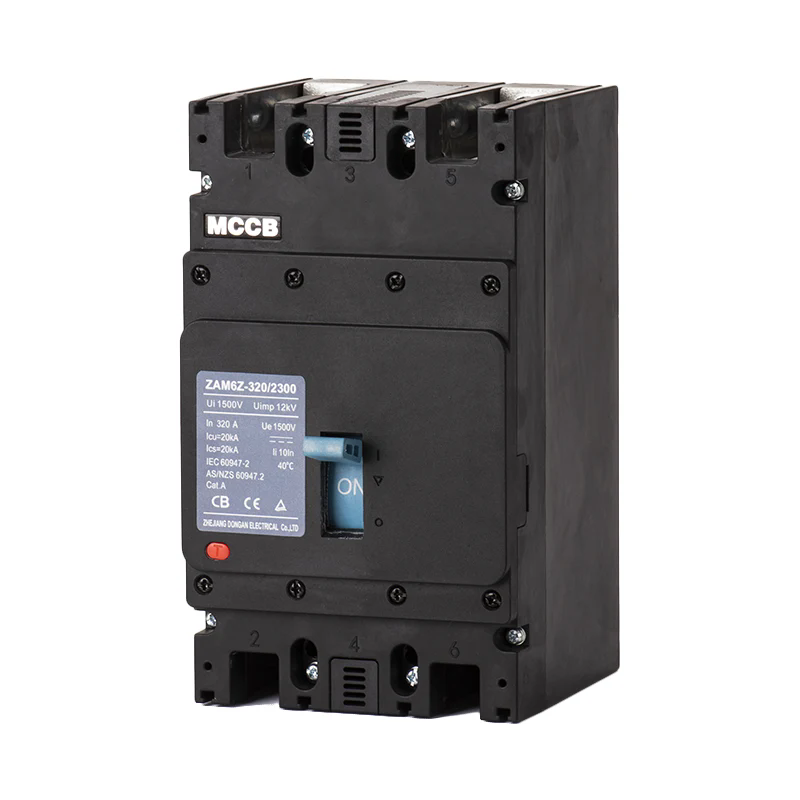

Aunque los interruptores de circuitos de casos moldeados están diseñados principalmente para aplicaciones de CA, se pueden adaptar para aplicaciones de CC, oDC MCCBS, a través de las siguientes mejoras:

1. Capacidad de extinción de arco mejorado: los arcos de CC no tienen un cruce cero natural, lo que requiere diseños de rejilla de arco magnético o segmentada. Por ejemplo, la serie TMAX DC de ABB puede interrumpir los circuitos de CC clasificados hasta 750V.

2. Capacidad de marcado y ruptura de polaridad: los disyuntores de CC requieren terminales positivas y negativas claramente marcadas, y su capacidad de ruptura es generalmente más baja que la de los modelos de CA comparables.

3. Escenarios de aplicación típicos:

- Sistemas de generación de energía fotovoltaica (DC 1000V y debajo)

- Tránsito ferroviario (fuente de alimentación de tracción DC 1500V)

- Protección de la batería de almacenamiento de energía (como DC MCCBS dedicado de CATL para gabinetes de almacenamiento de energía).

Parámetros y consideraciones de selección de clave

Los usuarios deben comparar los siguientes indicadores en función de sus necesidades reales:

1. Nivel de voltaje: AC 400V/690V vs. DC 250V/750V (estándares industriales comunes).

2. Capacidad de interrupción: la capacidad de interrupción de unDC MCCBes típicamente 50% -60% de la de unY MCCB.
