Guía DC MCCB: DC500V, DC1000V, DC1500V Breakers en comparación - Selección y protección

Saber la importancia de la protección del circuito de DC

Con el crecimiento de la energía renovable, la infraestructura de vehículos eléctricos y una nueva generación de centros de datos, la necesidad de una distribución de CC confiable ha aumentado. A medida que estas aplicaciones crecen en número, la protección del circuito no podría ser más crítica. Interruptores de circuitos de CC, interruptores de circuito de estuches moldeados (MCCBS). Nuestros interruptores de circuitos específicos de DC son un engranaje vital en la rueda de seguridad, protegiendo sus sistemas eléctricos del flujo de sobrecorriente, cortocircuito y daño del equipo.

Existen diferentes demandas para la interrupción de la corriente continua (DC MCCBS, a diferencia de sus contrapartes de CA, y su elección y utilización podrían afectar la operación del sistema y la seguridad del sistema.

Fundamentos de interruptores de casos moldeados y principios operativos

¿Qué es un MCCB?

Un interruptor de caja moldeado (MCCB) es un dispositivo de protección eléctrica utilizado para proteger el equipo de los daños causados por las corrientes de falla. En las aplicaciones de DC, los MCCB juegan tres roles diferentes como un interruptor de aislamiento para fines de servicio, protección contra sobrecarga e interrupción de la corriente de fallas para proteger el sistema de la falla mientras preservan la seguridad del personal.

DC VS AC MCCB Diferencias

La diferencia básica entre DC yAC MCCBSes su rendimiento de extinción de arco. La CA cruza cero naturalmente dos veces por ciclo, lo que facilita la extinción de arco, y DC es lo mismo que una corriente paralizada, por lo que la interrupción de arco es mucho más difícil.DC MCCBSFunciona cámaras de extinción de arco dedicadas, contactos mejorados y mecanismos de resorte modificados para extinguir las corrientes de CC.

Componentes clave

Los componentes de un DC MCCB comprenden varios elementos, como un mecanismo operativo, cargado de resorte para lograr una separación de contacto rápida, cámaras de extinción de arco, que se usan para enfriar un arco de DC, unidades de viaje térmicas y magnéticas, para proteger de la sobrecarga y el circuito corto, y el material de contacto, capaz de hacer el soporte de la CC.

Calificaciones de voltaje y corriente

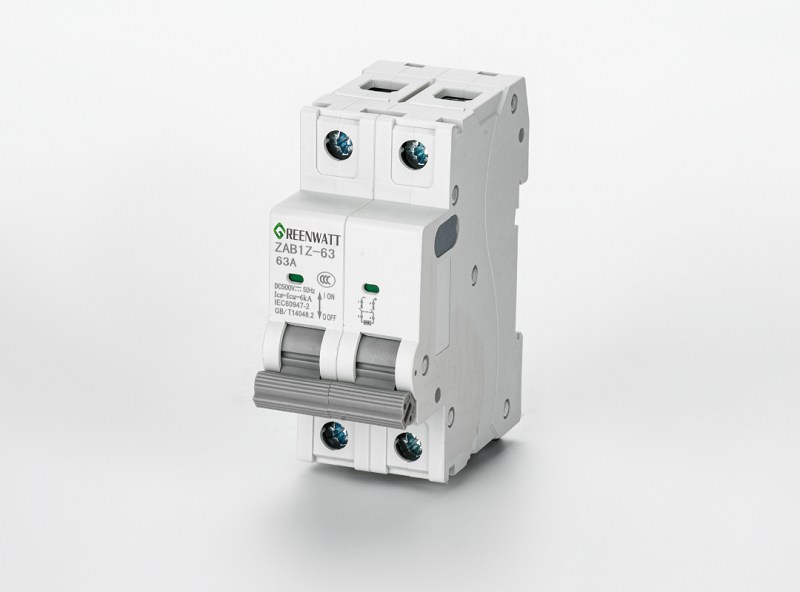

Los MCCBS DC500V generalmente tienen clasificaciones actuales de 16A a 630a y son adecuadas para aplicaciones comerciales solares y pequeñas residenciales. Ofrecen ahorro de espacio debido a su pequeño diseño de huella, y su menor voltaje para sistemas más pequeños maximiza la rentabilidad.

El rango actual deDC1000V MCCBSes de 32A a 800A, que está en línea con granjas solares comerciales y aplicaciones de energía renovable de tamaño mediano. La clasificación de 1000 voltios coincide con los típicos voltajes del sistema fotovoltaico modernos, lo que ayuda a aumentar la eficiencia del sistema.

Los MCCBS DC1500V son la oferta premium, con calificaciones de corriente de hasta 800A, y están destinadas a campos solares a escala de servicios públicos e instalaciones industriales grandes que requieren la máxima utilización del voltaje del sistema.

Dimensiones e instalación físicas

MCCBS WITDC500V El más compacto de su clase, solo 105 mm de ancho para el modelo estándar. Los modelos DC1000V generalmente usan un ancho de 140 mm, mientras que DC1500V MCCBS puede ser de 210 mm o más amplio debido a una estructura interna más fuerte y una mayor demanda de rendimiento de extinción de arco.

3 escenarios de aplicación y guía de selección

Sistemas solares fotovoltaicos

DC500V MCCB para aplicaciones solares residenciales (sistemas de 500-600V). Aplicable para sistemas y dispositivos de protección rentables. Los MCCBS DC1000V son particularmente ventajosos para las matrices solares comerciales a 1000V, donde los diseños de cuerdas se pueden maximizar y minimizar la complejidad del sistema. 15 1500V Sistema Las granjas solares a escala de utilidad ahora están utilizando sistemas solares de hasta 1500V con MCCBS DC1500V para reducir la pérdida de energía a través del conductor y aumentar la densidad de energía.

Infraestructura de carga de vehículos eléctricos

Los dispensadores de carga rápida generalmente funcionan a 800-1000V, lo que significa que el DC1000V MCCB es un buen candidato para ser utilizado. Los sistemas de carga ultrarrápidos pueden necesitar admitir altos niveles de potencia y protección confiable, como DC1500V MCCBS.

Centros de datos y automatización industrial

Cada vez más centros de datos nuevos utilizan la distribución de energía de DC para ahorrar costos. Dependiendo de la topología del sistema, ya sea DC500V oDC1000V MCCBSpuede proteger adecuadamente al facilitar el servicio "hot-swap".

Criterio de selección

Cuando se selecciona un DC MCCB, hay que prestar atención al voltaje del sistema, la corriente de falla máxima, el rango de temperatura ambiental, el espacio de instalación y las próximas aplicaciones para la expansión. Asegúrese de que el MCB sea capaz de romper la corriente de falla prospectiva más alta disponible en un margen de al menos 25% por seguridad.

Crecimiento del mercado global

El mercado DC MCCB en todo el mundo está en auge con el crecimiento de vehículos renovables y eléctricos. La demanda de 2030 se ve aumentando a tasas de crecimiento anuales compuestas de más del 8%, con los mercados de Asia-Pacífico la fuente principal.

Innovación tecnológica

Smart MCCB se está desarrollando con conectividad IoT, mantenimiento predictivo y características de monitoreo remoto. Estos interruptores no solo muestran un estado real, sino que también pueden pronosticar una falla antes de que suceda.

Principales fabricantes

Los principales fabricantes de DC MCCB como ABB, Schneider Electric, Eaton y Chint todavía están desarrollando activamente la tecnología. Los precios competitivos y el aumento de los estándares occidentales para la calidad están impulsando a los fabricantes asiáticos a obtener cuota de mercado.

Consideraciones de instalación y mantenimiento.

Cómo instalar y mantener "Filters.

Proporcionar suficienteMCCBVentilación, apriete los terminales al par apropiado y verifique la polaridad. Proporcione indicadores de fallas de arco cuando sea necesario y haga que sean accesibles para los trabajadores de mantenimiento.

Problemas comunes y solución de problemas

Los problemas típicos incluyen el desgaste de contacto, el envejecimiento térmico y el desgaste mecánico. La termografía periódica descubre puntos de acceso en la realización, mientras que las pruebas de resistencia de contacto detectan malas conexiones.

Recomendaciones de mantenimiento

Realice controles visuales al menos cada tres meses, pruebas eléctricas cada año y controles de operación mecánica cada dos años. Sustituya los componentes que están visualmente dañados, deformados o derretidos debido al contacto con calor severo.

La mejor protección del circuito de DC posible

Elegir un DC MCCB adecuado debe tener en cuenta el voltaje del sistema, la calificación de corriente, la capacidad de ruptura y el entorno de aplicación.DC500V MCCBSson ideales para instalaciones comerciales residenciales y ligeras, las unidades DC1000V cubren sistemas medianos de servicio comercial, y la gama DC1500V ofrece la protección resistente necesaria para proyectos a escala de servicios públicos.

Si bien los sistemas de energía DC están solo en las etapas iniciales de su evolución, la selección del disyuntor correcto para estos sistemas es fundamental para la construcción de sistemas que funcionarán de manera segura y confiable con un buen rendimiento. En caso de duda, solicite a los profesionales de protección eléctrica los mejores métodos de selección e instalación de MCCB.

La protección de DC del futuro. Es dispositivos inteligentes y conectados que ofrecen más que solo protección: proporcionan información sobre un sistema que no tiene precio. Los beneficios son a largo plazo, ya que ayudará a mantener la vida del sistema eléctrico que se instala hoy y en la red inteligente mañana.
