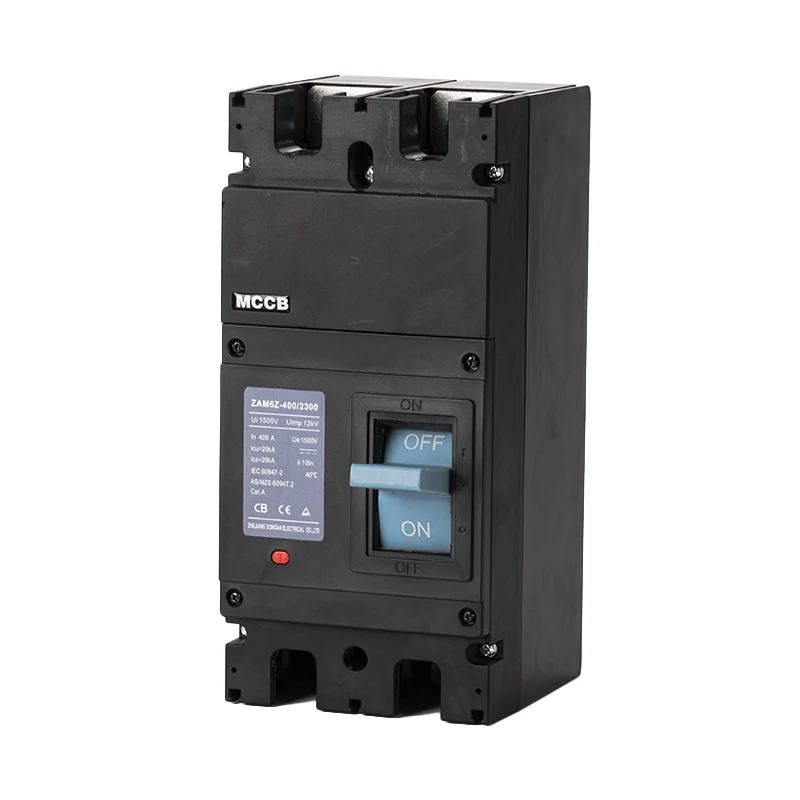

Con respecto a la selección y configuración de principios de interruptores de circuitos de bajo voltaje

Los principios de selección y configuración dedisyuntoresDebe ser muy claro para la mayoría de los diseñadores eléctricos. En resumen, son:

(1)Disyuntoresdebe equiparse con protección contra sobrecarga, protección contra el cortocircuito, protección contra falla a tierra, protección contra sobretensión y subtensión, etc. de acuerdo con los diferentes tipos de fallas de líneas de distribución y requisitos específicos del proyecto;

(2) la corriente nominal del disyuntor no debe ser menor que la corriente calculada del circuito; El disyuntor debe poder cumplir con los requisitos de estabilidad dinámica y estabilidad térmica en condiciones de cortocircuito; El interruptor de circuito utilizado para desconectar la corriente de cortocircuito debe considerar su capacidad de ruptura en condiciones de cortocircuito (ruptura de límite, rotura operativa), factores de corriente de corto tiempo y otros factores para cumplir con los requisitos de resistir la gran corriente de cortocircuito que puede ocurrir en el sistema;

(3) Para la coordinación de los interruptores de circuitos superior e inferior en el sistema de distribución, se debe considerar la corriente de cortocircuito múltiple y la corriente de cortocircuito múltiple. Selección y configuración de retraso de cortocircuito, etc.

(4) Se deben seleccionar diferentes tipos de interruptores de circuitos de acuerdo con diferentes propiedades de carga, como: tipo de distribución, tipo de motor, tipo de iluminación, tipo de generador, tipo de CC, etc.;

(5) los interruptores de circuito deben adaptarse a las condiciones ambientales de la ubicación; En condiciones ambientales especiales (como: polvoriento, altamente corrosivo, fuego, explosión, calor húmedo, gran altitud, spray de sal, etc.), deben seleccionarse los interruptores de circuito que cumplan con los requisitos de uso ambiental;

(6) Accesorios de interruptores de circuitos: como contactos auxiliares, bajo/subtensión, bobinas de derivación e incluso métodos de funcionamiento (electricidad, manual) manijas operativas, métodos de instalación (fijos/plug/cajón), etc., también deben adaptarse a los requisitos de uso de los requisitos de uso

(7) También está el problema de la selección de nivel de interruptores de circuito, especialmente en los sistemas TN-S y TT de cuatro hilos trifásicos, la selección de interruptores de circuitos de cuatro niveles debe cumplir con los requisitos de las especificaciones de la industria.

No hay problema en establecer el disyuntor de acuerdo con los principios requeridos por las especificaciones, pero puede haber algunos problemas en la operación real. En este momento, es necesario tratarlo de acuerdo con la situación específica.

Por ejemplo: para el circuito de protección con el equipo de inicio normal, el valor de ajuste de viaje del disyuntor debe poder evitar la corriente máxima a corto plazo, pero para la corriente de falla, se requiere que el disyuntor se dispare rápidamente para cortar la corriente de falla; Para el interruptor de circuito selectivo, la corriente de ajuste de viaje instantánea debe evitar la corriente de falla de la línea protegida por el siguiente interruptor de nivel; La corriente de ajuste de viaje instantánea del interruptor de circuito no selectivo debe establecerse lo más pequeño posible bajo la condición de poder evitar la corriente máxima, etc., por lo que en aplicaciones prácticas, es necesario coordinar la relación entre sí, lo cual es muy importante para la confiabilidad del sistema.

Además, cuando los interruptores de circuito no selectivos se utilizan para la protección de nivel superior e inferior, de acuerdo con el principio de configuración: la corriente de ajuste de disparo de retroceso largo del interruptor de circuito de nivel superior no debe ser inferior a 2 veces de la corriente de ajuste de disparo de retrato largo del interruptor de circuito de nivel inferior. Sin embargo, en la operación real, a veces se ve que algunos circuitos no importantes con menos impacto de apagón no están completamente establecidos de acuerdo con el principio de configuración, porque aumentar la diferencia de nivel entre los circuitos de nivel superior e inferior hace que la sección transversal del cable aumente; A veces, incluso si la diferencia de nivel entre los interruptores de circuitos de nivel superior e inferior aumenta de acuerdo con el principio de configuración, es imposible garantizar la coordinación efectiva de protección selectiva.
